Un mini-rack pour ma domotique

- Domotique

J’ai déjà un rack standard dans mon garage, alors pourquoi un nouveau rack ? Simplement parce que j’y avais installé mes hubs et mes dongles USB pour la domotique lorsque j’avais installé mon hub dans mon garage, mais la couverture de ma maison était mauvaise puisque le garage est situé sur un côté de ma maison. J’avais anticipé le problème et j’avais prévu une petite zone sous un escalier central de ma maison pour y installer un petit serveur et tout ce qui est relatif à la domotique.

À la base mes objectifs n’étaient pas énormes, il fallait que toute mon installation tienne sur une petite étagère d’une marque suedoise, que ce soit discret et que cette installation couvre toute ma maison.

Mon “installation” domotique
Mon “installation” domotique

Alors tout laissait à désirer, l’agencement, le gestion des cables mais cela fonctionnait… Le principal problème qui revenait le plus souvent était que des éléments pendaient régulièrement de l’étagère et cela effrayait certains utilisateurs de ce placard ! Mais je n’avais plus de probleme de couverture à cet endroit.

Avec l’espace à ma disposition, je ne pouvais pas installer un autre rack de 19 pouces, mais il fallait clairement que j’organise cette étagère un peu mieux…

Un mini-rack : la solution parfaite #

L’étagère fait 30cm par 26cm, un mini-rack 10 pouces fait 25cm de large, c’est clairement la solution idéale pour ce genre d’espace. Les mini-racks ont beaucoup gagnés en visibilité ces derniers mois avec pas mal de solutions qui ont émergées pour créer des homelab dans un espace restreint. Après pas mal de recherches, je suis arrivé à une liste de solutions pour construire un mini-rack :

Comme je ne voulais pas dépenser une fortune, que je n’ai pas d’imprimante 3D, je me suis tourné vers la solution à base de rails et de plats en alu (les profilés d’alu extrudés sont plus onéreux). Une petite estimation rapide du cout donne :

Environ 45€ pour se faire un mini-rack 10" de 4U, je trouve cela raisonnable, d’autant plus que j’avais déjà en ma possession les cage nuts et un morceau d’aluminium, je n’ai eu à acheter que les rails. L’assemblage est très simple, les plats s’attachent au rails et les rails seront attachés entre eux par des étagères.

L’intérieur du rack #

Maintenant que j’ai mon mini-rack, il faut l’organiser pour y installer tout mon matériel :

C’est maintenant que j’ai sorti la CB parce que pour faire tenir tout ça dans le mini-rack, j’ai voulu faire les choses bien et j’ai besoin de 3 étagères, 1 patch-panel, de keystones, de cables à la bonne longueur et c’est tous cela qui coute cher. Si je devais résumé la liste des courses :

Je n’ai pas mis tous les cables dans cette liste car j’avais également quelques cables Ethernet et USB en stock, mais au total cela représente la somme rondelette de 135€ environ. Largement plus que ce que je voulais dépenser au début mais parfois il faut ce qu’il faut !

Le choix des étagères est très important car ce sont elles qui rendent mon rack solide. L’étagère du dessus et du dessous doivent avoir la même profondeur, c’est pour cette raison que j’ai choisie les étagères DeskPi, les mêmes qui sont utilisées par le RackMate. Et au milieu j’ai pris la plus petite étagère pour pouvoir facilement passer les cables entre les différents niveau du rack.

Ce qui donne au final mon mini-rack assemblé :

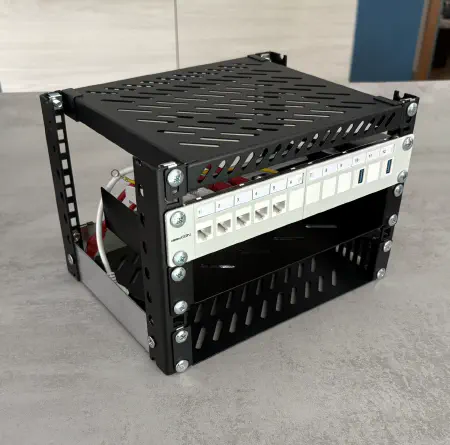

Le mini-rack avant l’installation du matériel
Le mini-rack avant l’installation du matériel

Je voulais faire un effort sur le côté esthétique, en le peignant en blanc mais j’ai eu une soudaine crise de flemmingite qui m’a empêcher de me lancer dans ce projet, peut être plus tard…

Installation du nouveau mini-rack #

Il ne reste plus qu’ à installer tous les appareils, rien de très compliqué mais si vous ne voulez pas trop galérer parce que l’espace n’est pas énorme, voici quelques conseils :

Après quelques ajustement de positionnement des différents éléments, j’ai pu installer le mini-rack sur son étagère.

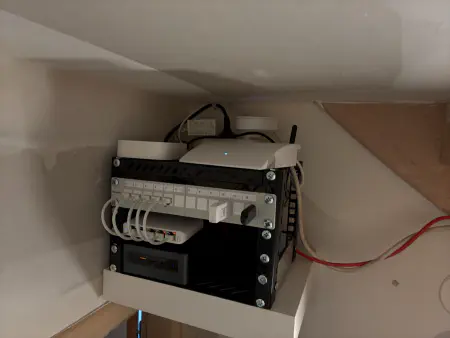

Le mini-rack installé sur l’étagère
Le mini-rack installé sur l’étagère

Avantage / Inconvients de mon mini-rack #

Avantages de ma solution :

Inconvients:

Conclusion #

Au final, je suis très satisfait de ce mini-rack dédié à ma domotique, plus aucun appareil ne risque de tomber et l’espace occupé reste globalement le même. Je n’ai pas de problème de couverture, tout fonctionne comme avant mais c’est bien mieux rangé et j’ai encore un peu de place si je veux ajouter d’autres devices.

Cependant tout n’est pas parfaitement parfait, dans un futur proche (comprendre moins de 9 ans), j’aimerai y apporter quelques modifications :

Voilà, j’espère que cet article vous donnera envie de vous monter votre propre mini-rack, pas seulement dédié à la domotique. Il est tout à fait possible de monter un véritable homelab avec plusieurs machines, un NAS, dans des espaces très petits grâce à ces mini-rack. Et si 10" c’est encore trop gros à votre gout, sachez qu’il est également possible de faire plus petit : Des racks de 6.5" ou de 7" existent mais à cette taille le choix en accessoires devient tout de suite plus restreint.

Si vous avez des questions sur ce mini-rack ou des remarques, n’hésitez pas à me contacter sur Mastodon

Et pour finir, voici quelques ressources qui m’ont été utiles pour préparer mon mini-rack :
